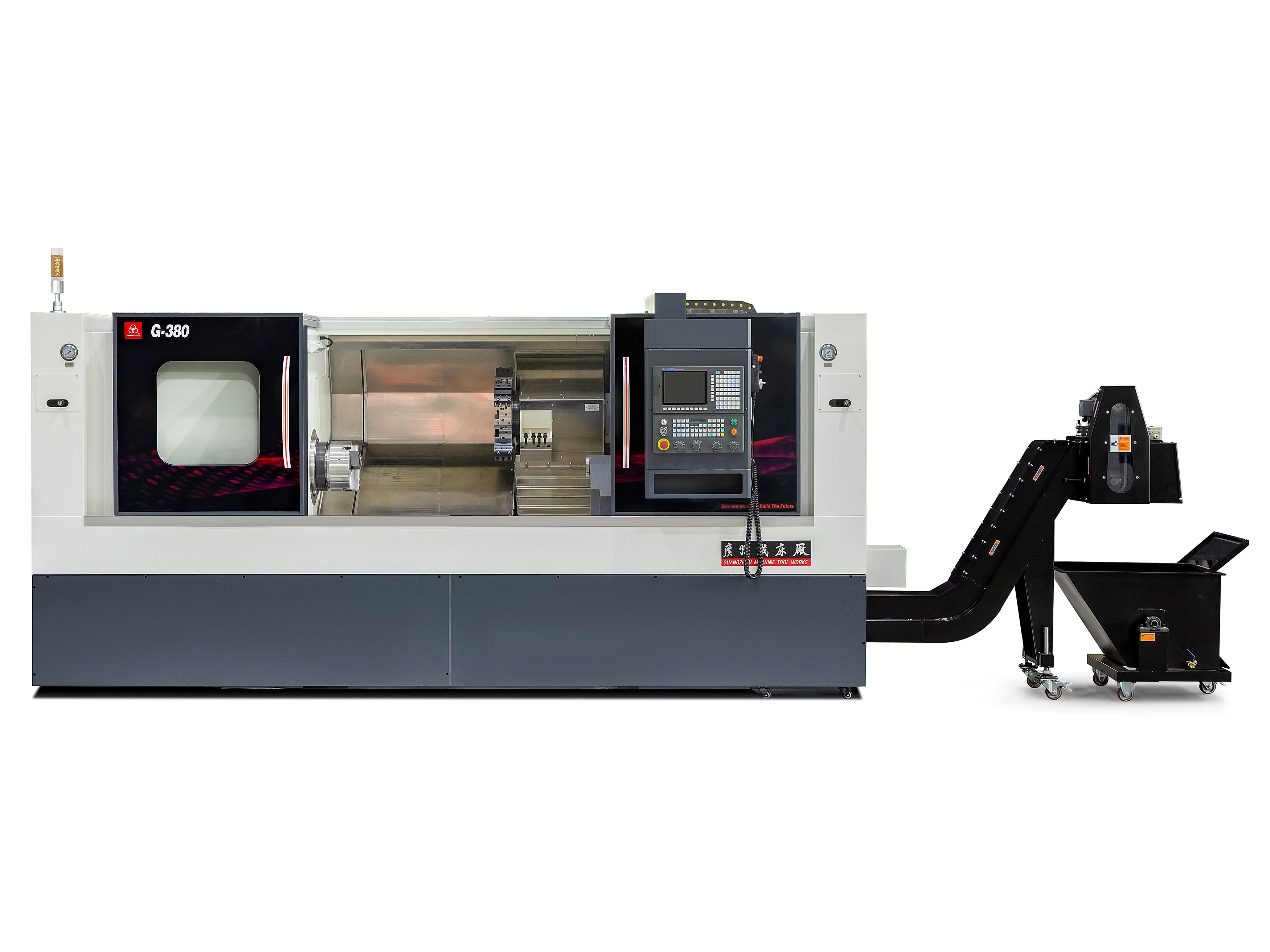

工 作

范 圍

最大回轉直徑

mm

Φ650

最大盤類加工直徑

mm

Φ460

最大軸類加工直徑

mm

Φ380

最大加工長度

mm

2100

1600

1100

床鞍與水平傾斜度

度

45°

主 軸

主軸電機

kw

15/18.5（連續/30分鐘）

11/15（連續/30分鐘）

主軸軸端

A2-8

A2-6

主軸通孔直徑

mm

Φ86

Φ62

最高轉速

r/min

3000

4000

精度

mm

徑向跳動≤0.008，軸向竄動≤0.005

坐標軸

X軸最大行程

mm

260

Z軸最大行程

mm

2110

1610

1110

X軸伺服單元

15Nm,3000r/min

Z軸伺服單元

15Nm,3000r/min

X軸最大速度

m/min

24

Z軸最大速度

m/min

24

定位精度

mm

X±0.006,Z±0.011,

重復定位精度

mm

X±0.003,Z±0.003,

刀 架

刀架型式

伺服動力刀架

刀位數

工位

8或12

外徑、端面刀柄規格

mm

25X25

內孔刀座直徑

mm

Φ40

夾緊裝 置

卡 盤

10"三爪中實液壓卡盤

8"三爪中實液壓卡盤

油 缸

中實回轉油缸

液壓尾 座

尾座最大行程

mm

950

頂尖套錐度

MT5

液壓系 統

油箱容量

L

60

液壓泵壓力

kg

35

排屑

自動排屑機

鏈板式除屑輸送機及接屑車

其 它

機床部電容量

kw

28

24

外形尺寸：長x寬x高

  mm

4800x2100x2300

4300X2100X2300

3750X2100X2300

凈重

kg

6300

5800

5200
