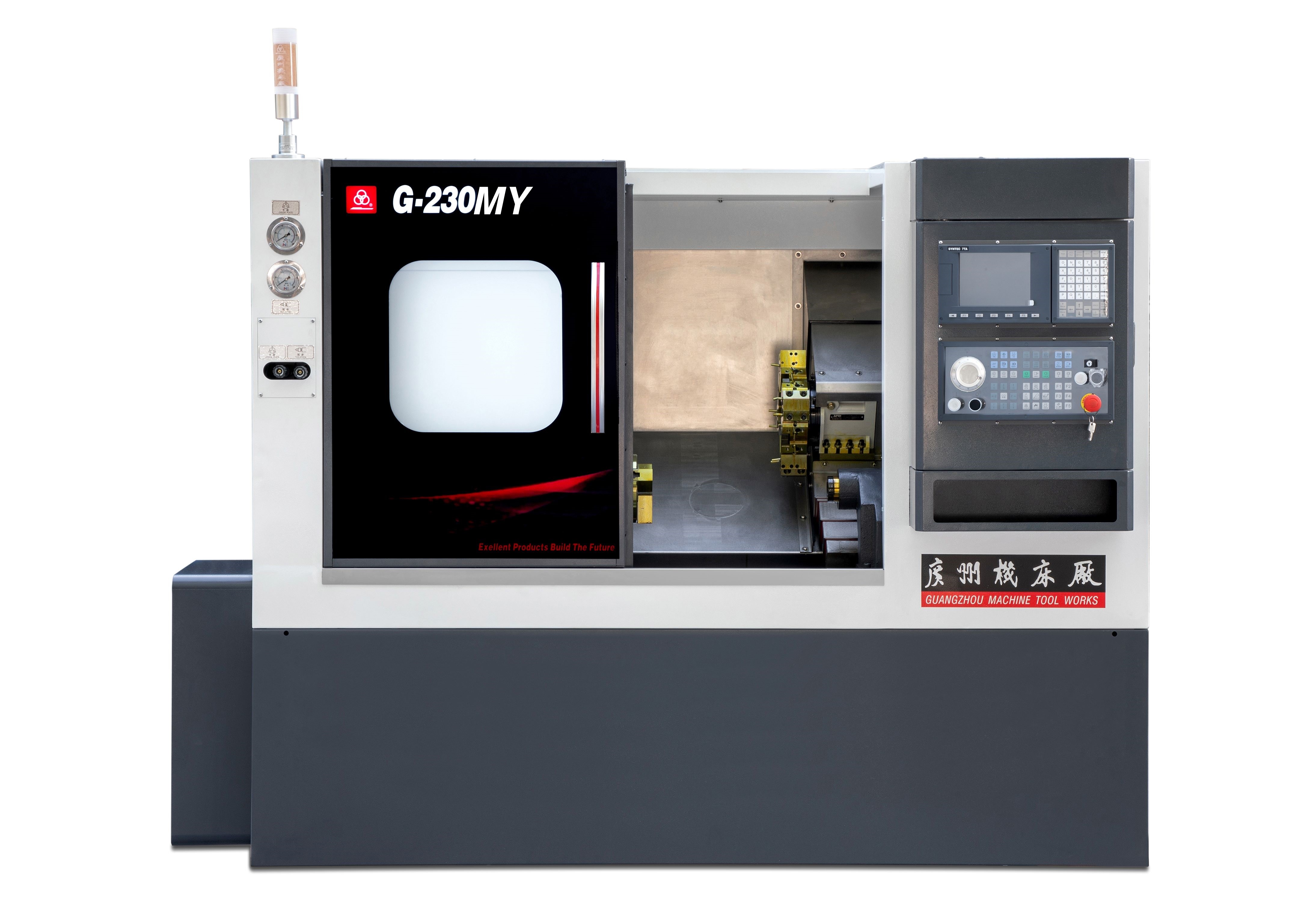

工 作范  圍

最大回轉直徑

mm

Φ520

最大盤類加工直徑

mm

Φ230

最大加工長度

mm

         260

床鞍與水平傾斜度

度

35

主軸

主軸電機

kw

7.5/11(連續(xù)/30分鐘）

主軸軸端

A2-5

主軸通孔直徑

mm

Φ56

最高轉速

r/min

4000

精 度

mm

徑向跳動≤0.008，軸向竄動≤0.005

坐標軸

X軸最大行程

mm

165

Z軸最大行程

mm

           300

插補Y軸最大行程

mm

±30

X軸伺服單元

15Nm,4000r/min

  Z軸伺服單元

15Nm,4000r/min

X軸最大速度

m/min

24

Z軸最大速度

m/min

24

定位精度

mm

X±0.006,Z±0.011,Y±0.006

重復定位精度

mm

X±0.003,Z±0.003,Y±0.003

刀 架

刀架型式

伺服動力刀架

刀位數

工位

12

外徑、端面刀柄規(guī)格

mm

20X20

內孔刀座直徑

mm

Φ25

動力頭夾頭規(guī)格

ER20

夾 緊裝  置

卡 盤

6"三爪中空液壓卡盤

油 缸

中空回轉油缸

液 壓尾  座

頂尖套最大行程

mm

80

尾座最大行程

mm

300

頂尖套錐度

MT4

液 壓系 統(tǒng)

油箱容量

L

40

液壓泵壓力

kg

15-35

排屑

自動排屑機（選配）

鏈板式除屑輸送機及接屑車

其 它

機床總電容量

kw

       19

外形尺寸：長X寬X高

mm

2350X1400X1800

凈 重

kg

2500
