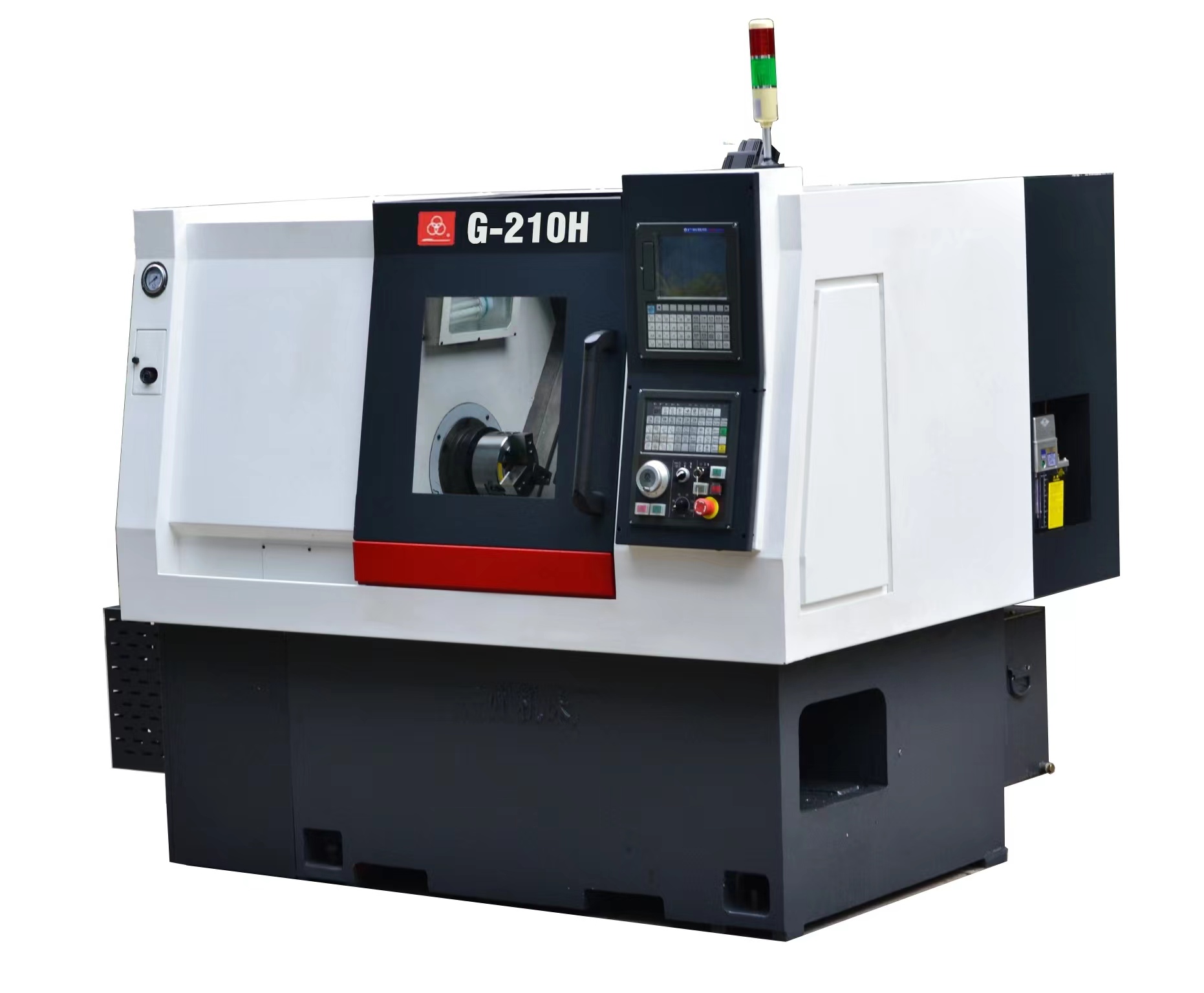

G-210H

產品介紹：

G-210H機床是我司參考國外先進技術而設計的成熟產品，機床是平床身斜床鞍結構：整體床身、床腳樹脂砂鑄造成形，縱向導軌水平放置，床鞍在水平導軌上作縱向進給移動，滑板在30°傾斜的床鞍導軌上作橫向進給移動，縱、橫向快速進給速度可達36m/min，形成平床身斜床鞍結構，減少主軸箱、尾座及床鞍的安裝高度，極大提高整機剛性，機床標配廣數980TDi系統，可選配發那科、西門子、新代等數控系統。

適用行業：

廣泛應用于空調行業、水曖器材、醫療行業、音響器材、汽車行業、電機行業等等。

產品特點：

1）床身設計成油水分離區域，可將冷卻水及潤滑油隔離開，潤滑油可集中回收，使冷卻液不被污染，可反復循環使用，更環保。床身設計分集屑區及集水區，

可很好地將冷卻液集中流到水箱內，避免了漏水現象。

2）機床X、Z兩軸傳動均采用進口的滾珠絲杠和絲桿軸承，滾珠絲杠與電機通過聯軸器直連，單端定位預拉伸式，床身導軌和滑鞍導軌均采用高精度滾動導軌，

接觸受力好，剛性足，加工精度保持性好。

3）各潤滑點采用強制自動潤滑裝置，進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。

4）尾座采用內置式液壓套筒結構，緊湊、可靠。配置莫氏5號頂尖，頂緊壓力可調。

技術規格：

	項目	單位	規格參數	備注
工作范圍	最大回轉直徑	mm	Φ580
	最大盤類加工直徑	mm	Φ300
	最大加工長度	mm	300
	床鞍與水平傾斜度	度	30°
主軸	主軸電機	kw	11/15(連續/30分鐘）
	主軸軸端		A2-6
	主軸通孔直徑	mm	Φ66
	最高轉速	r/min	4000
	精度	mm	徑向跳動≤0.008，軸向竄動≤0.005
坐標軸	X軸最大行程	mm	165
	Z軸最大行程	mm	350
	X軸伺服單元		15Nm,3000r/min
	Z軸伺服單元		15Nm,3000r/min
	X軸最大速度	m/min	30
	Z軸最大速度	m/min	30
	定位精度	mm	X±0.006,Z±0.011
	重復定位精度	mm	X±0.003,Z±0.003
刀架	刀架型式		伺服刀架
	刀位數	工位	8
	外徑、端面刀柄規格	mm	25X25
	內孔刀座直徑	mm	Φ32
夾緊裝置	卡盤		8"三爪中空液壓卡盤
夾緊裝置	油缸		中空回轉油缸
液壓尾座	頂尖套最大行程	mm	80
	尾座最大行程	mm	260
	頂尖套錐度		MT4
液壓系統	油箱容量	L	60
液壓系統	液壓泵壓力	MPa	15-35
排屑	自動排屑機（選配）		鏈板式除屑輸送機及接屑車
其它	機床總電容量	kw	22
	外形尺寸：長X寬X高	mm	2130X1580X1650
	凈重	kg	2500
