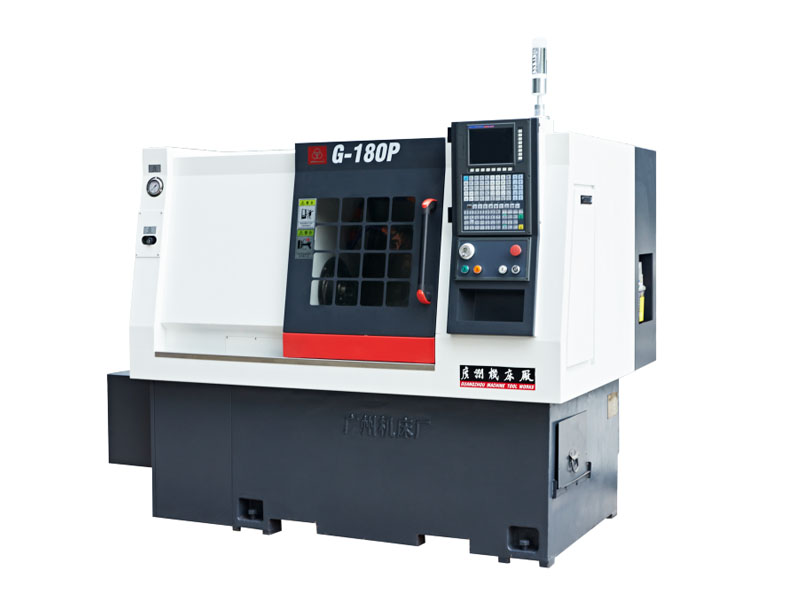

廣泛應用于空調行業、水曖器材、醫療行業、音響器材、輕工及電子行業大批量小型零件加工。
1）床身設計分集屑區及集水區，可很好地將冷卻液集中流到水箱內，避免了漏水現象。
2）主軸箱與床身定位可靠、牢固，具有良好的剛性、抗振性、散熱性以及方便維修、調整，主軸軸承采用日本NSK成套高精度滾動軸承組，經精密
裝配和動平衡測試的主軸，從而保證了機床主軸具有回轉精度高、噪聲低、剛性強的特點，采用自動無級變速，可實現無級調速及恒速切削。
3）機床X、Z兩軸傳動均采用臺灣產的滾珠絲杠和日本(NSK/NTN)絲桿軸承，滾珠絲杠與電機通過聯軸器直連，單端定位預拉伸式，床身導軌和滑鞍
導軌均采用高精度滾動導軌，接觸受力好，剛性足，加工精度保持性好。
4）各潤滑點采用強制自動潤滑裝置，進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
項 目 | 單位 | 規格參數 | 備注 | |
工 作 范 圍 | 最大回轉直徑 | mm | Φ420 | |
最大盤類加工直徑 | mm | Φ320 | ||
最大軸類加工直徑 | mm | Φ180 | ||
最大加工長度 | mm | 300 | ||
床鞍與水平傾斜度 | 度 | 60° | ||
主軸 | 主軸電機 | kw | 5.5/7.5(連續/30分鐘） | |
主軸軸端 | A2-5 | |||
主軸通孔直徑 | mm | Φ56 | ||
最高轉速 | r/min | 4500 | ||
精 度 | mm | 徑向跳動≤0.008，軸向竄動≤0.005 | ||
坐標軸 | X軸最大行程 | mm | 800 | |
Z軸最大行程 | mm | 300 | ||
X軸伺服單元 | 10Nm,2500r/min | |||
Z軸伺服單元 | 10Nm,2500r/min | |||
X軸最大速度 | m/min | 36 | ||
Z軸最大速度 | m/min | 36 | ||
定位精度 | mm | X±0.006,Z±0.011 | ||
重復定位精度 | mm | X±0.003,Z±0.003 | ||
刀 架 | 刀架型式 | 櫛型排刀架 | ||
刀位數 | 工位 | 橫向單刀座，橫向雙刀座，正反單刀座，鏜刀座各一個 | ||
外徑、端面刀柄規格 | mm | 20X20 | ||
內孔刀座直徑 | mm | Φ32 | ||
夾 緊 裝 置 | 卡 盤 | 6"三爪中空液壓卡盤 | ||
油 缸 | 中空回轉油缸 | |||
液 壓 系 統 | 油箱容量 | L | 60 | |
液壓泵壓力 | MPa | 15-35 | ||
排屑 | 自動排屑機（選配） | 鏈板式除屑輸送機及接屑車 | ||
其 它 | 機床總電容量 | kw | 18 | |
外形尺寸：長X寬X高 | mm | 2130X1580X1650 | ||
凈 重 | kg | 2300 |
